Acabo de poner la toma de mechero. La toma tiene dos piezas, una de plástico y otra metálica, la de plástico tiene unas pestañas que encajan a presión en el carenado.

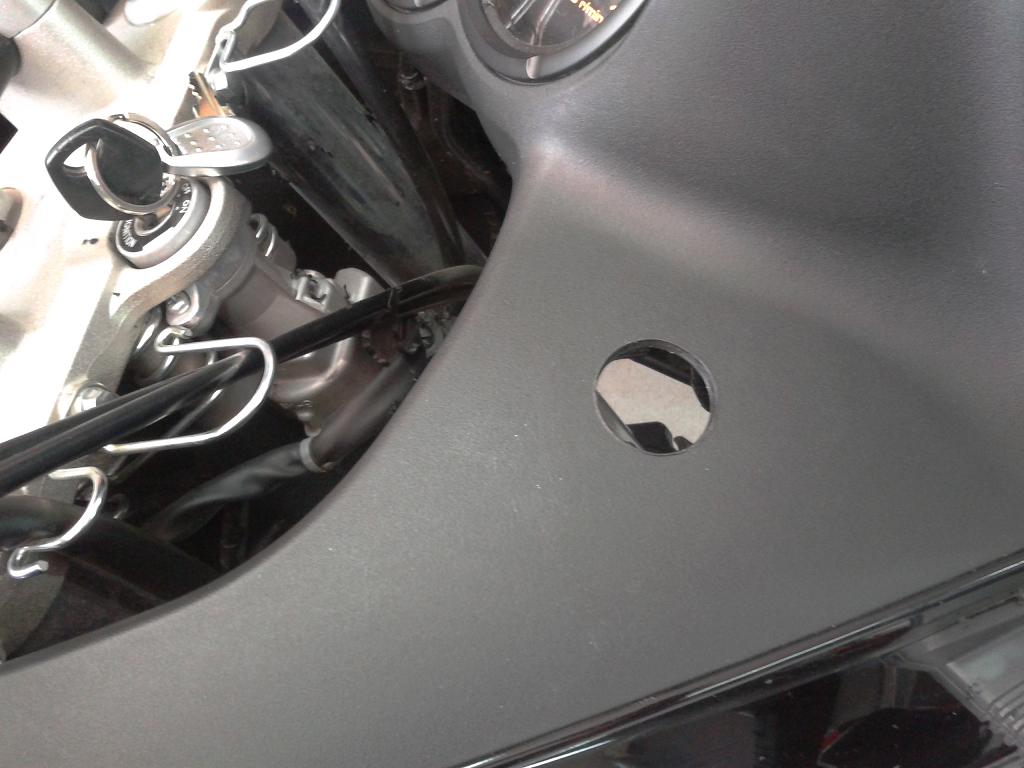

He hecho el orificio con un taladro con la punta cónica, el truco es hacerlo despacito hasta conseguir la medida exacta.



Ahora he puesto 1º la pieza verde y despues la metálica. Ha quedado muy sujeto con las pestañas.



Este es el resultado.




Como ya dije, hoy he  desmotado el carenado y el depósito para cambiar el filtro de aire, entonces he pasado los cables y el fusible. Lo he montado por dentro del chasis hasta la batería. Estas son las  fotos:

1º- desmotar el asiento.



2º- desmontar tapas laterales.

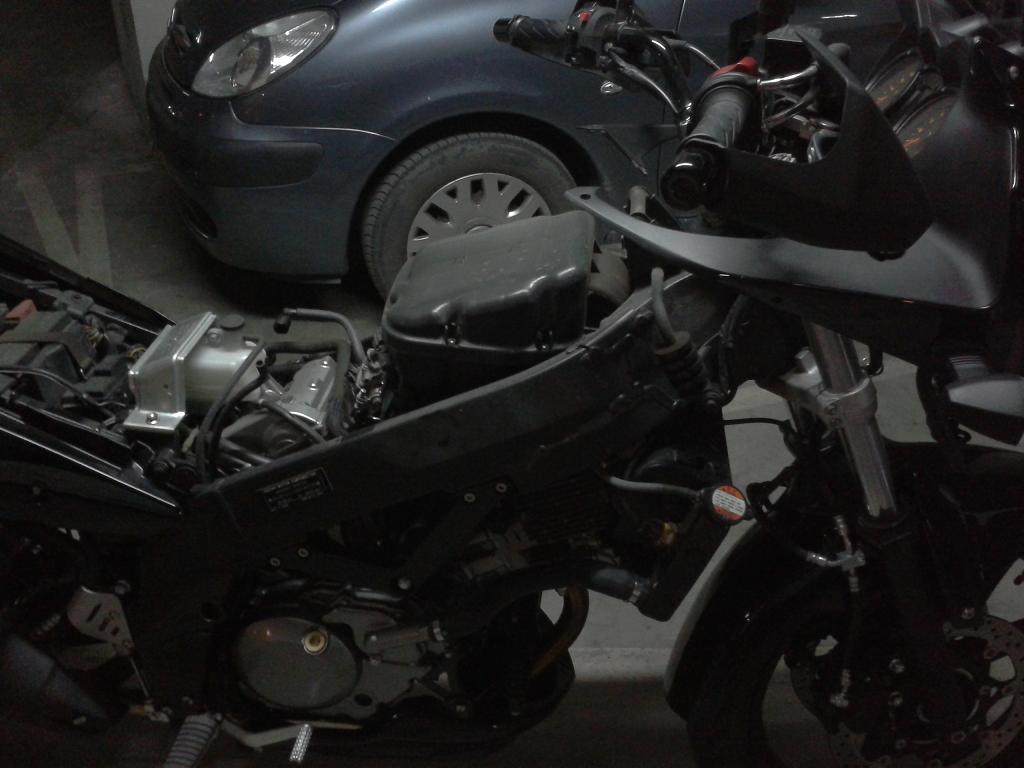

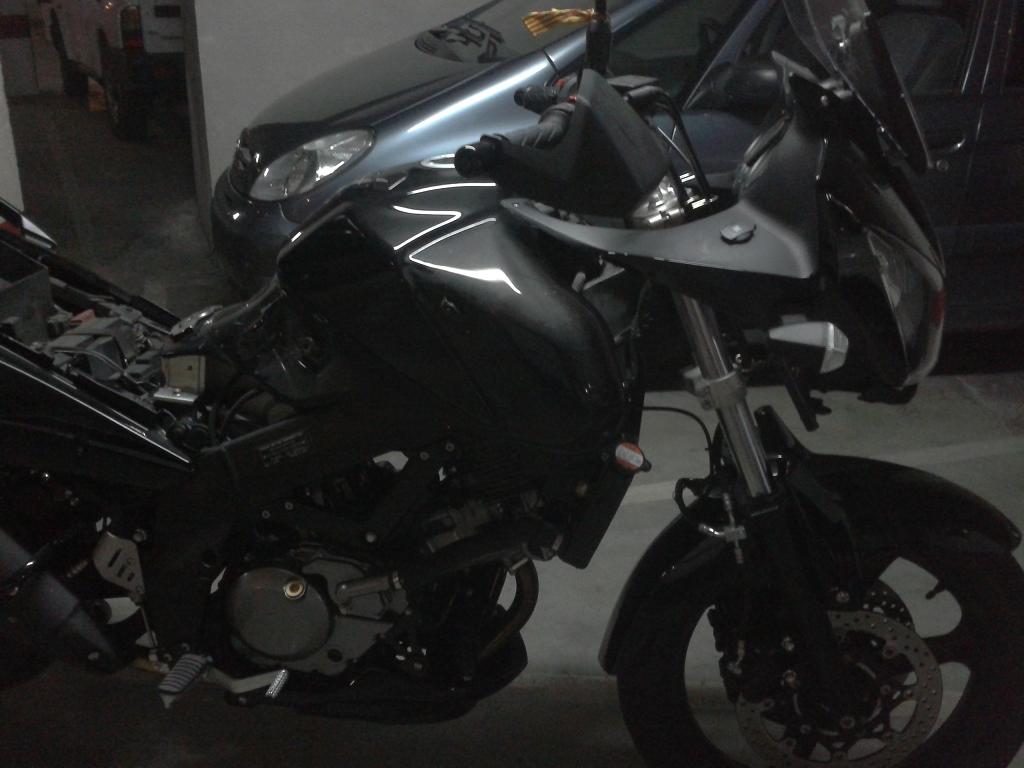

3º- desmontar depósito.



4º- Cambiar filtro y su junta de goma.

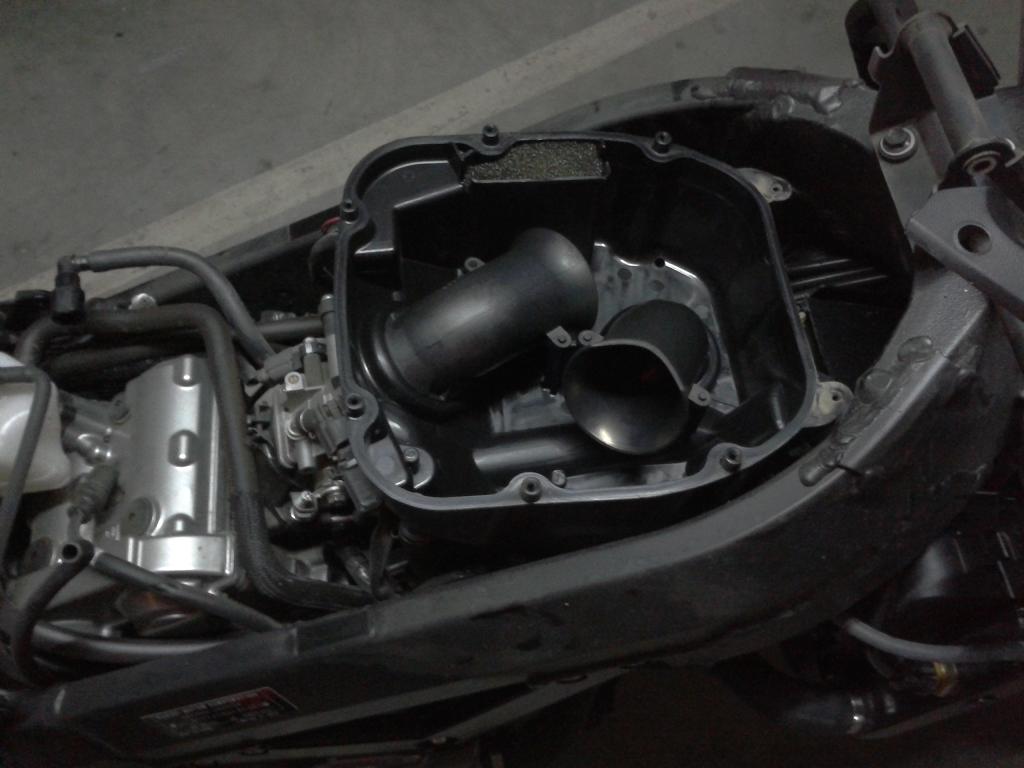

5º- Caja de filtro, sin el filtro.

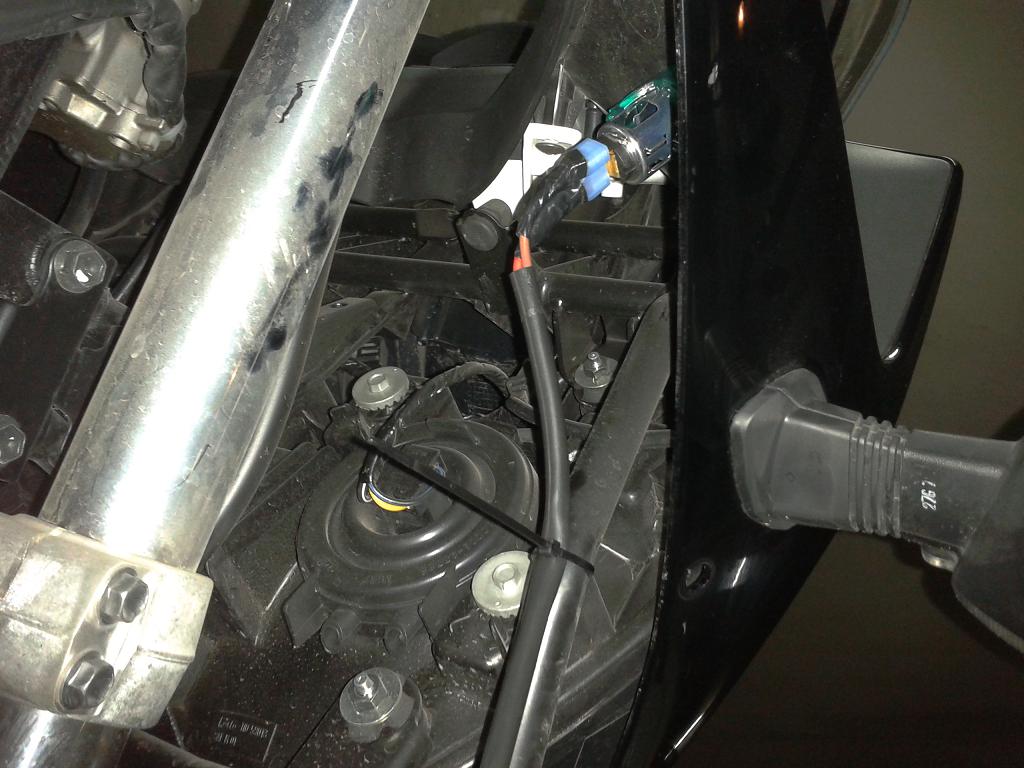

6º- Empiezo a montar los cables del mechero.

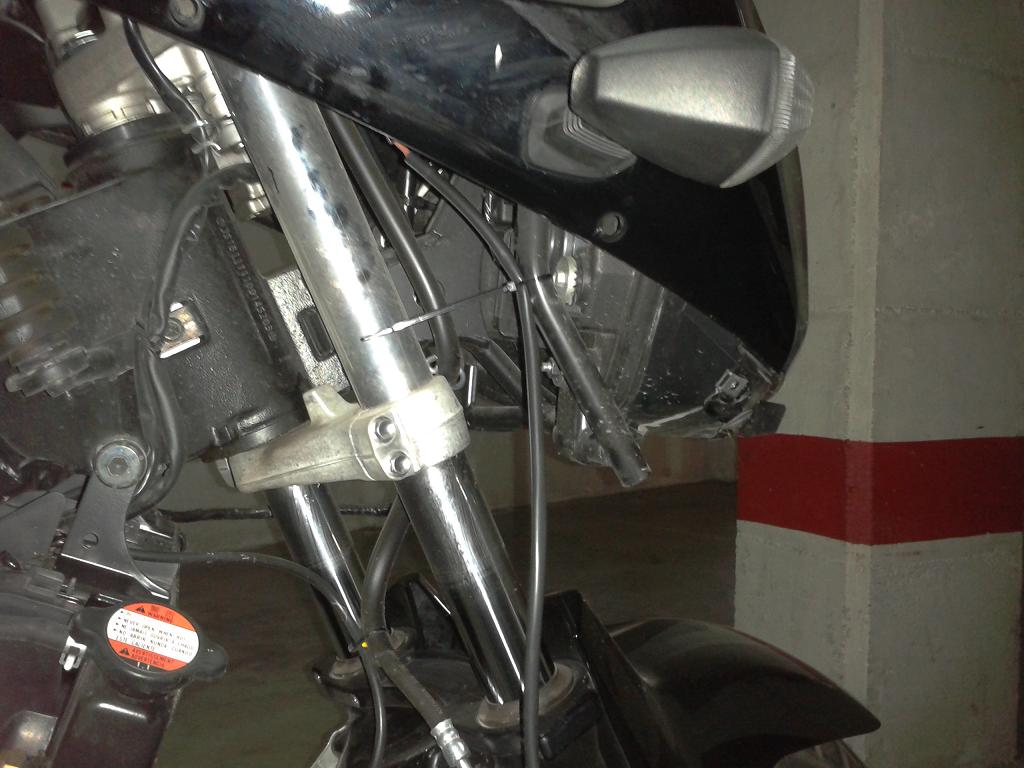

7º- Voy cogiendo el cable con bridas.

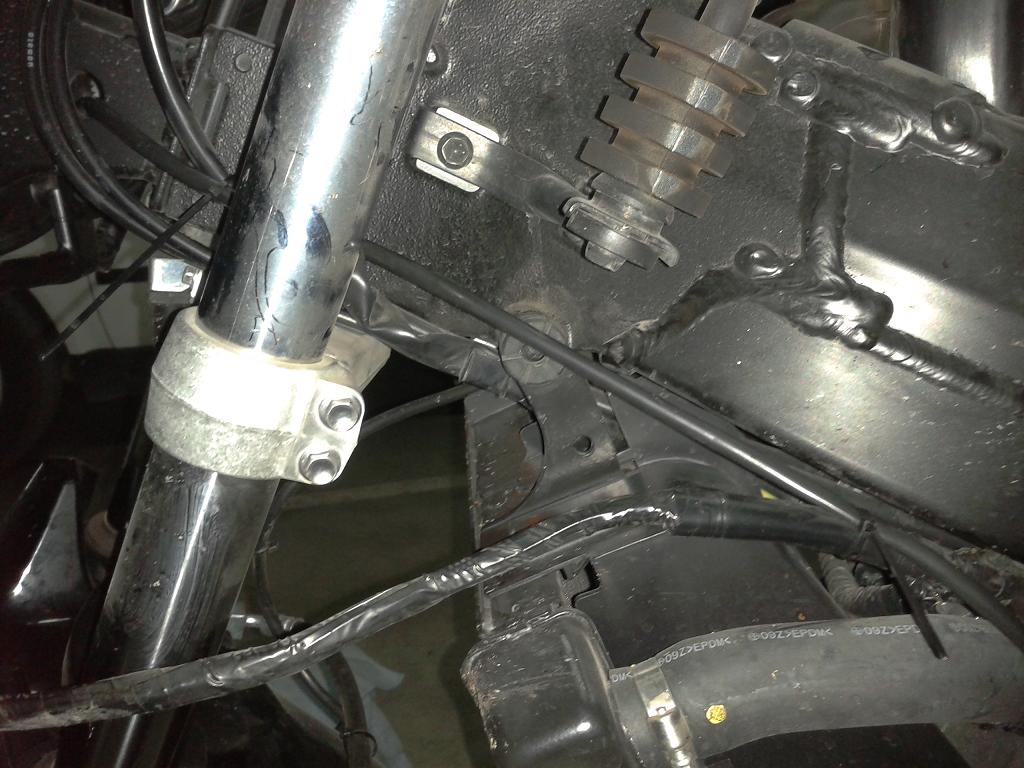

8º- Sigo pasando el cable.



9º- Lo junto a los cables que van a la batería.

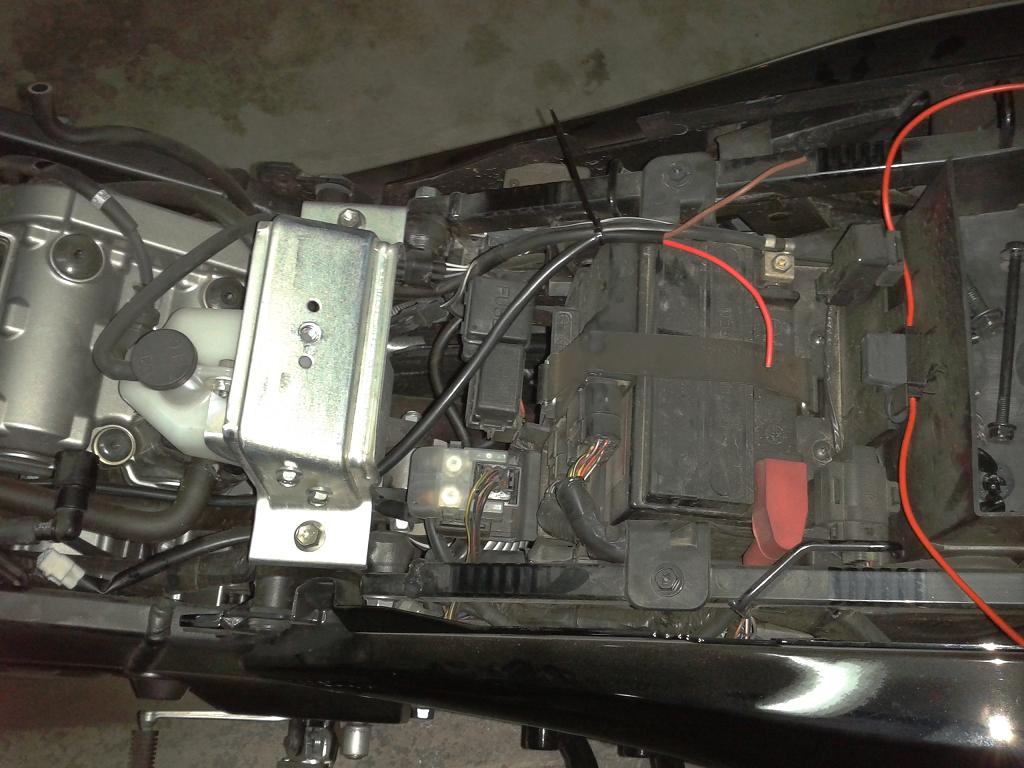

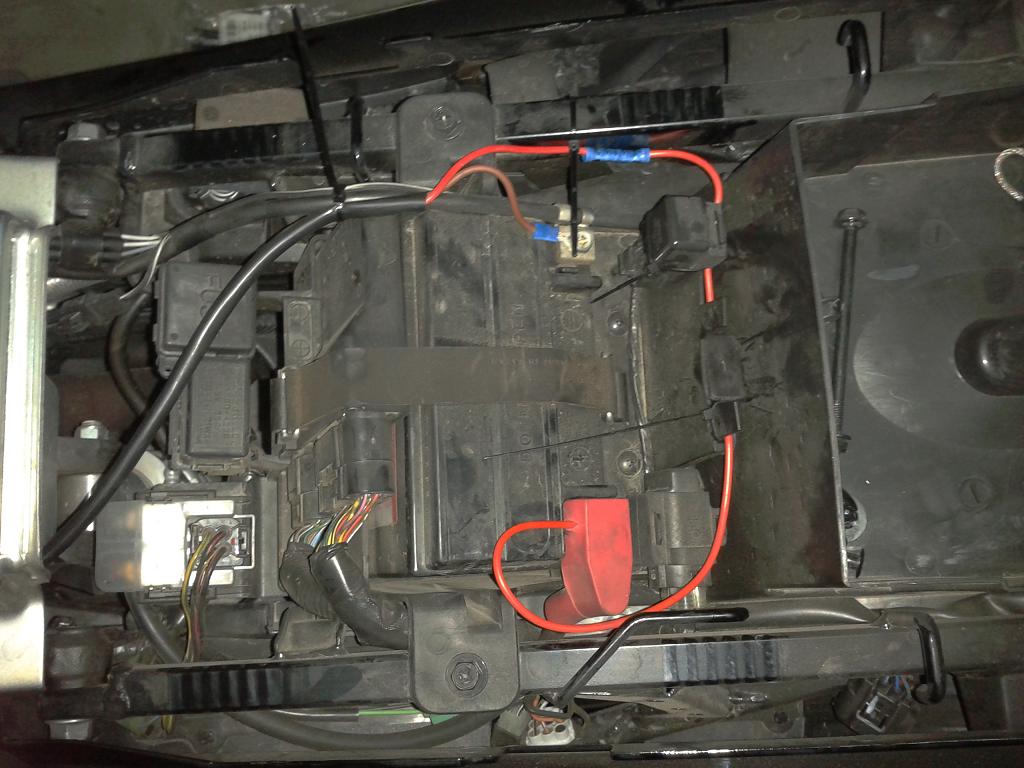

10º- Ya he llegado a la batería.



11º- Todo conectado, con el fusible en el cable rojo ( positivo )



12º- Piloto rojo encendido, "FUNCIONA".



 Despues de la conexión he montado todo de nuevo, total 2 horas y 25€ del filtro más 14 del mechero y cables, total: 39€.  En el taller me lo hacían a precio de amigo por 150€. " Ya tengo vastantes amigos"

 SALUDos y perdonar por el tocho.





____________

te ha quedado muy chulo......
incluso cuando lo iba leyendo hasta me parecia facil a mi....que soy un desatre para estas cosas
jajaajajajajajajajaja
un saludo





____________

Es verdad,te ha quedado genial.Y a mi tambien me parece facil visto asi,pero hacerlo ya es otra cosa.





____________
http://decodecomunicacion.com
Hay es de haber, ahí de lugar, ay de exclamación y ahy no existe. Haya es de haber, halla de encontrar cosas, allá es de lugar y haiga es un coche muy grande y lujoso. Haber es un verbo. Si quieres quedar con alguien es: a ver si nos vemos. Botar es saltar y votar, tu derecho. Valla es un cerco. Vaya es de ir.

jucarmari Escribió: [Ver Mensaje]

Es verdad,te ha quedado genial.Y a mi tambien me parece facil visto asi,pero hacerlo ya es otra cosa.

+1 Parece muy facil , pero metido en tarea las cosas cambian y empiezan a sobrarte piezas y tornillos.Saludos cordiales.





____________
NO DEVORES KILOMETROS ,SABOREALOS Y DISFRUTA LA VIDA .

Estás hecho todo un "manitas", Javi.

Te ha quedado de cine.

Saludos.





____________

Mecatecno Chic, Suzuki Lido Vario 75cc, Piaggio X9 250, Xc 500 ABS Blanca, Yamaha MT09 Tracer.

Buen tutorial Javi, esta muy detallado.

Un saludo.





____________
Perder no es perder..................es aprender para otra vez.

Te ha quedado de lujo , pero te doy un consejo en vez de conectarlo a la bateria conectalo al contacto para que cuando quitas el las llaves no tenga corriente y no pueda nadie manipular .

Saludos





____________

ahora

Tmax 09 y Yamaha FZ8s Fazer

sancudo Escribió: [Ver Mensaje]

Te ha quedado de lujo , pero te doy un consejo en vez de conectarlo a la bateria conectalo al contacto para que cuando quitas el las llaves no tenga corriente y no pueda nadie manipular .

Saludos

 Gracias sancudo, se lo pregunté al mecánico y me dijo que es muy dificil y que el, en este modelo, lo ponía así. De todas formas la tengo siempre en garaje y espero no tener ningún problema.

 SALUDos





____________

Barbajavi.
Yo lo tengo montado al contacto, del mazo que sale llega a una ficha, y de ahi lo tomas, no es dificil, el problema no es cuando la tengas en el garaje, el problema esta cuando la dejes en la calle por estar dando una vuelta, aunque conociendo la zona, ya se que es dificil (he vivido en Jaca) que no suelen tocar nada en la calle y que es una delicia vivir por esas tierras. Ademas de mi Alicante querido, sigo enamorado de Jaca  y la provincia de Huesca, hace un par de años que no voy por alli, pero tengo intencion de ir, en cuanto pueda, ya te avisare.
Un abrazo.


lrodsa4 Escribió: [Ver Mensaje]

Barbajavi.
Yo lo tengo montado al contacto, del mazo que sale llega a una ficha, y de ahi lo tomas, no es dificil, el problema no es cuando la tengas en el garaje, el problema esta cuando la dejes en la calle por estar dando una vuelta, aunque conociendo la zona, ya se que es dificil (he vivido en Jaca) que no suelen tocar nada en la calle y que es una delicia vivir por esas tierras. Ademas de mi Alicante querido, sigo enamorado de Jaca  y la provincia de Huesca, hace un par de años que no voy por alli, pero tengo intencion de ir, en cuanto pueda, ya te avisare.
Un abrazo.

 Si pasas por aquí, me dices algo y nos vemos. Lo del contacto, el problema es que es una piña metálica que va al aire libre y no tiene sitio para nada. Por aquí nos conocemos todos y nadie se atreve a tocarme la moto,,, jejejejejeje,,,

 SALUDos





____________

Muy bien explicado y documentado Javi,m sabes si hay tomas de mechero que se puedan montar al aire osea en el manillar por ejemplo, es para la mía una naked sin carenado ni semi ni nada todo al aire.





____________
EL TIO DE LA "VARA" "DERO"

Lo he movido aquí que creo que esta mejor que en off-topic.





____________
EL TIO DE LA "VARA" "DERO"

angelote Escribió: [Ver Mensaje]

Muy bien explicado y documentado Javi,m sabes si hay tomas de mechero que se puedan montar al aire osea en el manillar por ejemplo, es para la mía una naked sin carenado ni semi ni nada todo al aire.

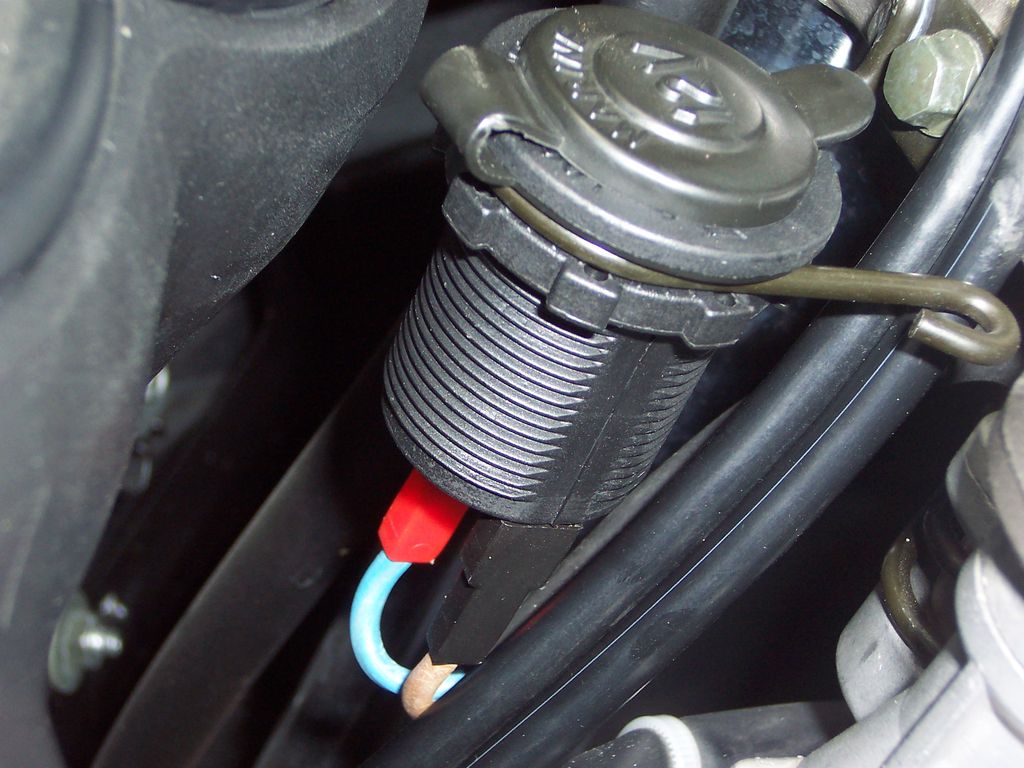

 Hola Angelote, tienes este tipo de toma, según he leído esta fabricado para barcas.







 SALUDos





____________

Hoy he provado el GPS en dos lugares distintos, son estos:

ARRIBA:




EN EL MANILLAR, ( Es donde mejor se ve ):



SALUDos





____________

angelote Escribió: [Ver Mensaje]

Lo he movido aquí que creo que esta mejor que en off-topic.

 Me parece muy bien Angelote, para eso cobras el que más del foro. jejejejeje...
